Начать использовать этот ЖКИ в своих поделках меня подтолкнула статья Д. Нечитайлова (огромное ему спасибо!), где расписан и дан пример по привлечению псевдо DMA для выведения графики на ЖКИ, которое занимает 30 % процессорного времени.

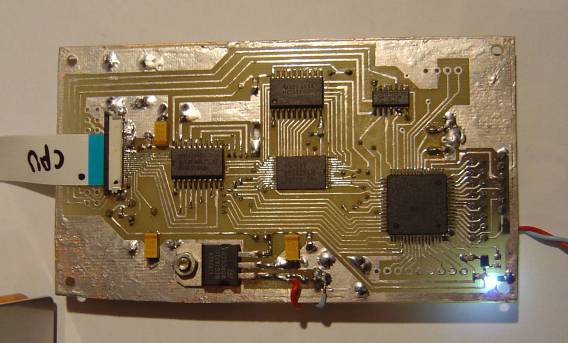

Была разведена и изготовлена печатная плата под контроллер ATMega128 и компоненты для поверхностного монтажа:
Разводку печатной платы в формате SprintLayout 5.0 можно взять тут.

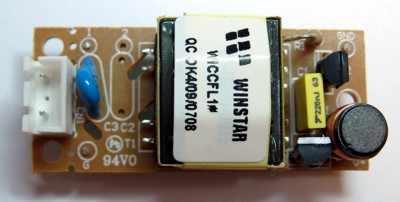

В качестве источника CFL подсветки использован высоковольтный преобразователь WICCFL1# фирмы Winstar. Сначала преобразователь был запитан от 7,2 вольт и единственный резистор, установленый на плате, увеличен до 2 кОм.
Но как показали испытания, при прогреве CFL лампы увеличивался ее ток, что приводило к чрезмерной яркости экрана, поэтому пришлось запитать через стабилизатор тока на LM317. Рассчетный ток потребления преобразователя около 200 ма.

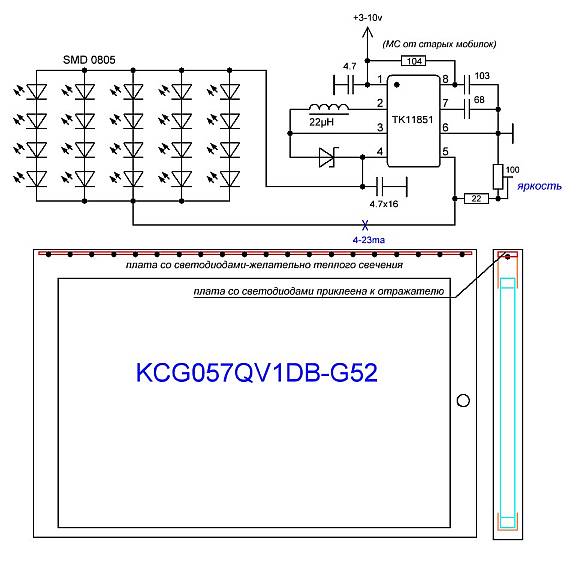

В дальнейшем в целях повышения ергономики ЖКИ придется отказаться от высоковольтного преобразователя и для подсветки применить светодиоды (Tnx Scanscor !).

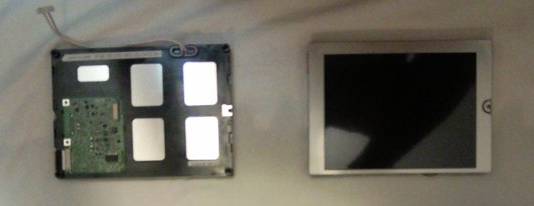

В результате имеем большой, цветной ЖКИ разрешением 320 на 240 точек, который можно применить в самых разнообразных конструкциях.

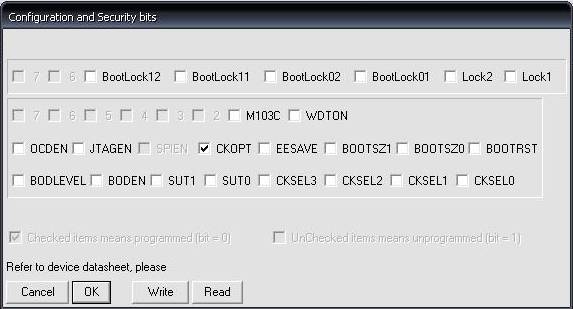

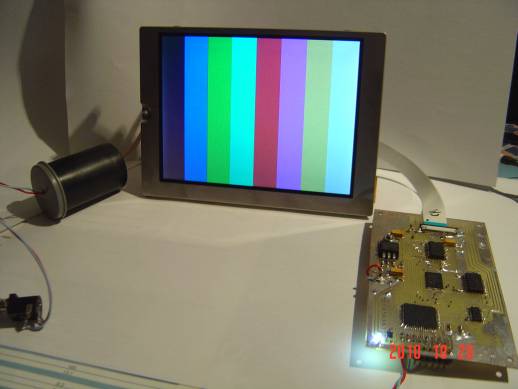

Исходный код на Си и тестовая прошивка main.hex для отображения цветных полос тут. В графическом файле graphics.c описаны функции для рисования полос, точек, прямоугольников, вывода текта и т.д. Прошивка контроллера ATMega128 осуществлялась программой PonyProg через ISP. Напомню, что для данного микроконтроллера ножки ISP такие: (MOSI - pin2), (MISO - pin3), (SCK - pin11), ( RESET - pin20). Выводы ISP разведены и выведены на печатной плате. Из фьюзов галочкой отметить только CKOPT.
Внимание!!! При самой первой прошивке, у новенькой ATMega128 оказался отключенным внутренний тактовый генератор, поэтому программа PonyProg не могла обнаружить ID микросхемы и постоянно выдавала сообщение "Device missing or unknown device (-24)". Решить эту проблему помогло подключение внешнего генератора и подача на вывод 24 (XTAL1) тактовой частоты TTL-уровня частотой 10 МГц. Далее прошиваем прошивкой с правильной установкой фьюзов, а потом уже впаиваем кварц 16 МГц.
---------------------------------------------------------------------------------------------------------
Анализатор спектра 45-880 МГц.

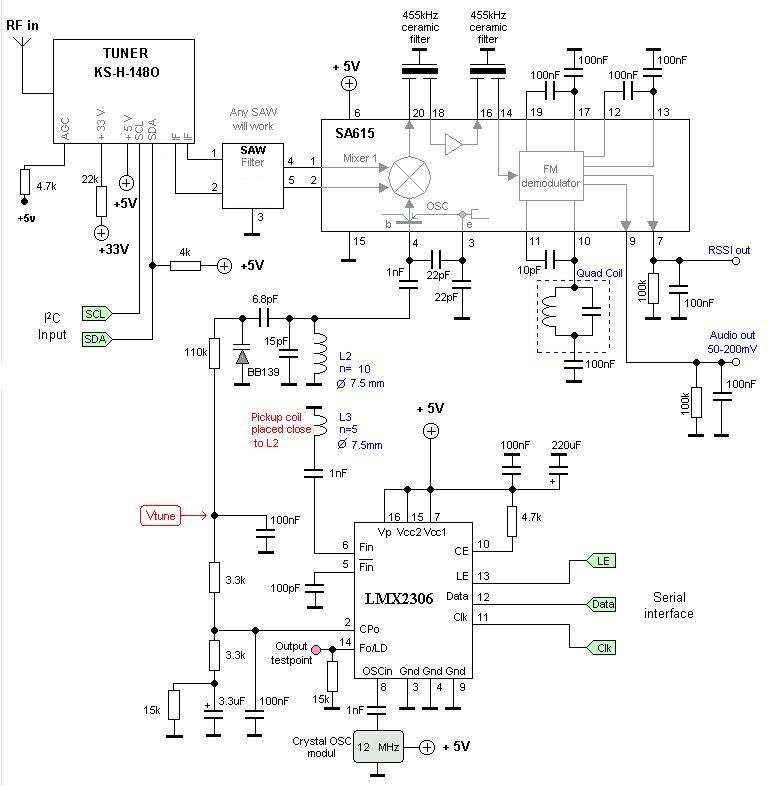

В анализаторе спектра применен описываемый выше индикатор KCG057QV1DB-G52. Все управление осуществляет контроллер АТMega128. Входная часть реализована на селекторе KS-H-148o. Выход ПЧ 31,8МГц из селектора поступает на смеситель SA615, где осуществляется последующая фильтрация на ПЧ 455кГц с измерением и выводом сигнала RSSI. Сигнал RSSI далее измеряется 10-битным АЦП микроконтроллера и выводится на экран. Поскольку шаг перестройки селектора 50 кГц, то для получения более мелкого шага 5кгц - применен синтезатор частоты на LMX2306.
Таким образом, перестройка по частоте через 50 кГц осуществляется селектором KS-H-148о, а в пределах этих 50 кГц шаг 5 кГц-синтезатором LMX2306.
Продолжение следует . . . . .
Вид спектра некоторых интересных источников.

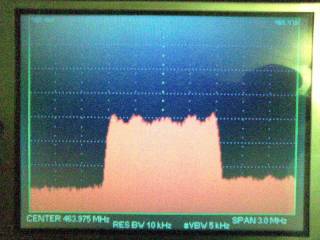

Спектр интернет-провайдера CDMA450 "МТС-коннект" (центр.частота 463,975 МГц).

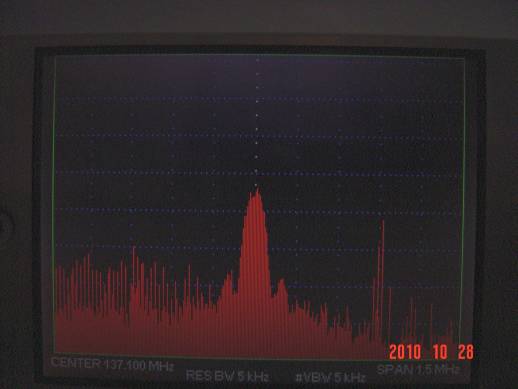

Спектр метеорологического спутника Meteor M N1 работающего в формате LRPT (частота 137,100 МГц).

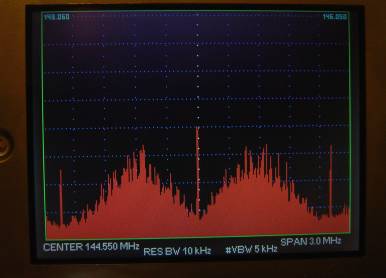

Спектр метеорологического спутника NOAA-16 работающего в формате HRPT (частота 1698 МГц).
Записан с использованием конвертера 1,7ГГц --> 137.5МГц.

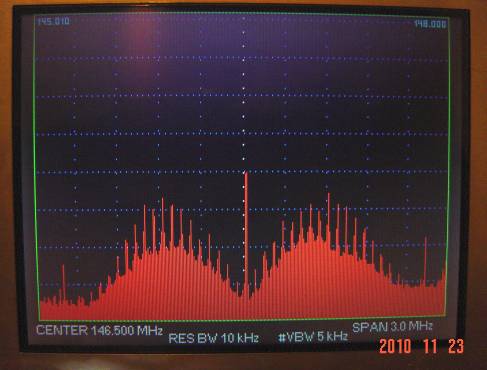

Спектр метеорологического спутника Meteor-M N1 работающего в формате HRPT (частота 1700 МГц).

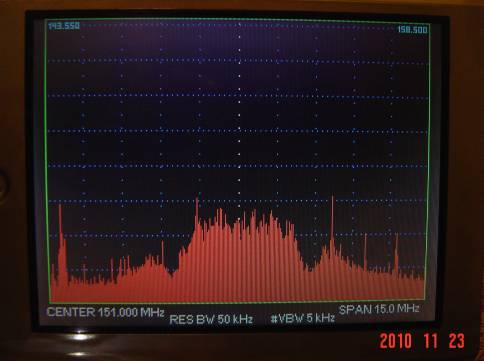

Спектр метеорологического спутника FY-3A работающего с излучением QPSK (частота 1704,5 МГц).
